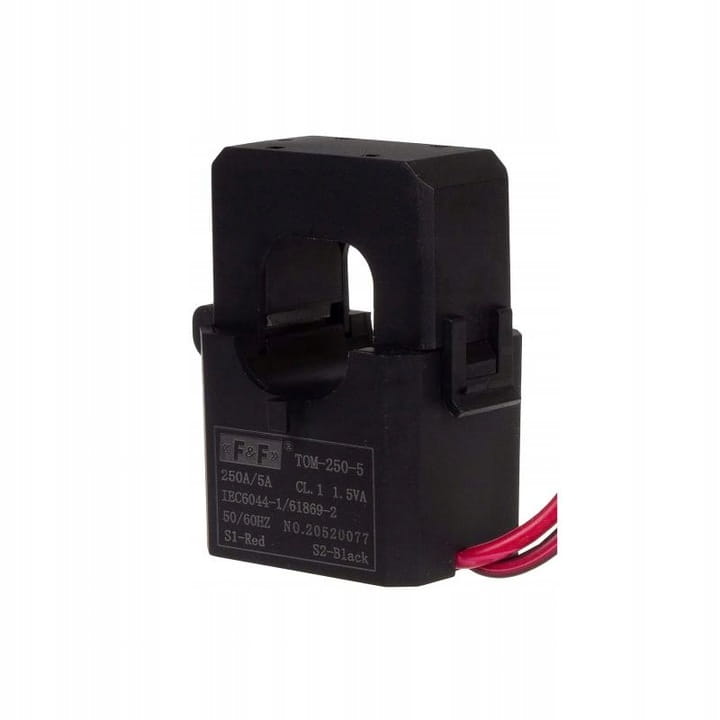

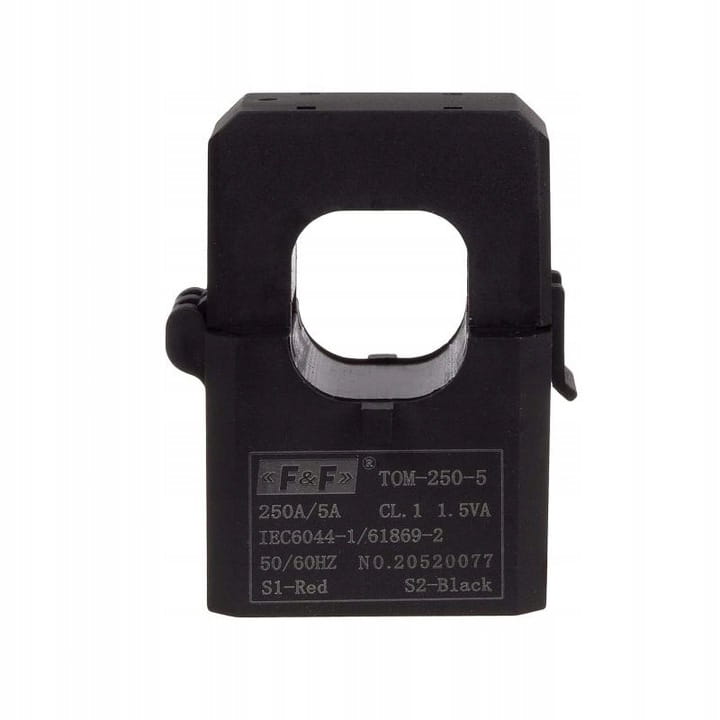

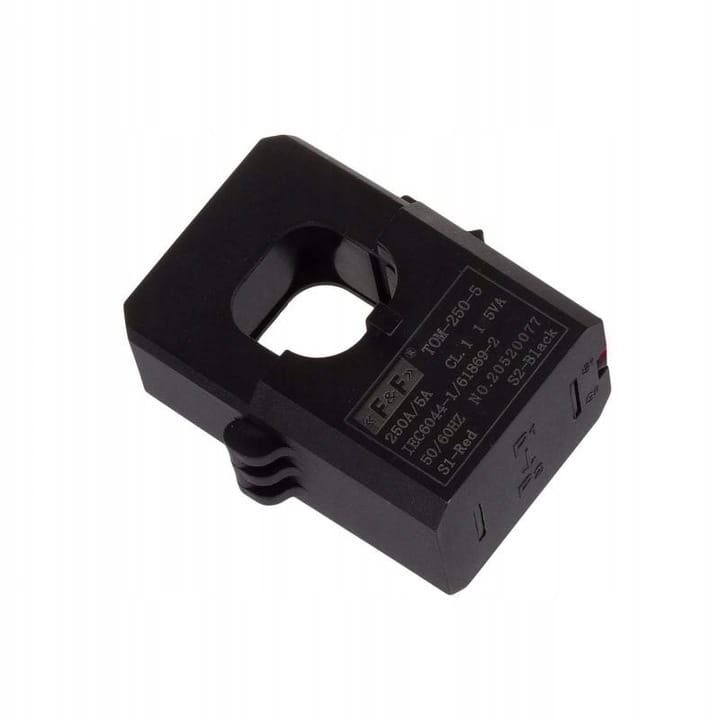

F&F TOM-200-5 Miniaturowy przekładnik prądowy z otwieranym rdzeniem 200-5A

• Producent: F&F
• Kod producenta: TOM-200-5
• Kod EAN: 5902431674094
• Typ: jednofazowy
• Budowa: z otwieranym rdzeniem
• Przekładnia lp/ls: 200/5
• Klasa: 1
• Moc [VA]: 1,5 VA
• Częstotliwość: 50÷60 Hz
• Maksymalne napięcie pracy: 0,66 kV AC
• Nr normy: IEC 60044-1
• Prąd wtórny nominalny Is: 5 A
• Napięcie przebicia izolacji: 2 kV/1 min.
• Współczynnik bezpieczeństwa: FS ≤ 2
• Przyłącze S1/S2: przewód
• Temperatura pracy: -15÷45°C
• Montaż: szyna/przewód
• Stopień ochrony: IP20
• Wymiary: W; H; D; A; B; C; [mm]: 45 mm, 67 mm, 35 mm, 23 mm, 24 mm, fi 22 mm
• Klasa ETIM: Przekładnik prądowy (EC002048)
• Model: Przekładnik prądowy przepustowy
• Znamionowy prąd pierwotny: 200 A
• Znamionowy prąd wtórny: 5 A
• Znamionowa wtórna moc pozorna: 1.5 VA
• Współczynnik przetężeniowy: FS 5
• Z ochroną przed dotykiem: tak
• Mocowanie zatrzaskowe: nie
• Z szyną miedzianą: nie
• Przyłącze obwodu wtórnego: Połączenie śrubowe
• Liczba wejść pierwotnych: 1

Przekładnik prądowy służy do  proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Zasada działania miniaturowego przekładnika prądowego z otwieranym rdzeniem TOM-200:

Przez główny otwór przekładnika (P1/P2) przechodzi przewód z mierzonym prądem. Jest to równoważne z jednym zwojem uzwojenia pierwotnego. Do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego podłączone są zaciski uzwojenia wtórnego S1 i S2.

WAŻNE:

1. Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².

2. Zalecane uziemienie zacisku S2.

3. Nie należy rozłączać układu wtórnego podczas pracy przekładnika. Możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia.
