• Producent: F&F
• Kod producenta: LE-03M
• Kod EAN: 5908312594406
• Typ: trójfazowy
• Porty: RS-485
• Protokół komunikacyjny: MODBUS RTU
• Zgodność: IEC61036
• Napięcie odniesienia: 3×400 V+N
• Prąd bazowy: 10 A
• Prąd maksymalny: 100 A
• Minimalny prąd mierzony: 0,04 A
• Pobór własny licznika: 10 VA; 2 W
• Zakres wskazań liczydła: 0÷999999,9 kWh
• Stała licznika: (1,25 Wh/imp) 800 imp/kWh
• Sygnalizacja sczytywania: LED czerwona

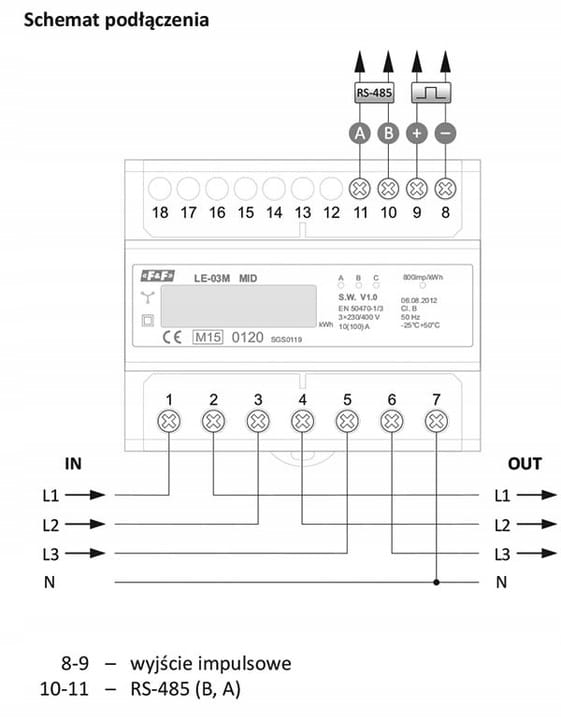

• Wyjście impulsowe SO+ SO-: otwarty kolektor
• Napięcie podłączenia SO+ SO-: maks. 30 V DC
• Prąd podłączenia SO+ SO-: maks. 27 mA
• Czas impulsu SO+ SO-: 34÷80 ms
• Klasa dokładności: 1
• Przyłącze: zaciski śrubowe 25 mm²
• Temperatura pracy: -20÷55°C
• Wymiary: 7 modułów (122 mm)
• Montaż: na szynie 35 mm
• Klasa ETIM: Licznik energii elektrycznej (EC001506)
• Typ licznika: Elektroniczny
• Prąd znamionowy (In): 10 A
• Maksymalny prąd (Imax): 100 A
• Klasa dokładności: B
• Model: Pomiar bezpośredni
• Rodzaj energii mierzonej: Moc czynna
• Liczba taryf licznika: Jednotaryfowy
• Pomiar profilu obciążenia: nie
• Blokada cofania licznika: tak
• Legalizowany: nie
• Dopuszczenie: Krajowe
• Wyjście impulsowe: Elektryczny
• Rodzaj wyjścia impulsowego: S0
• Rodzaj wskaźnika: Cyfrowy
• Szerokość wyrażona liczbą modułów: 7
• EDL40/EEC40: nie
• Z blokadą kodem: nie
• Stopień ochrony (IP): IP20

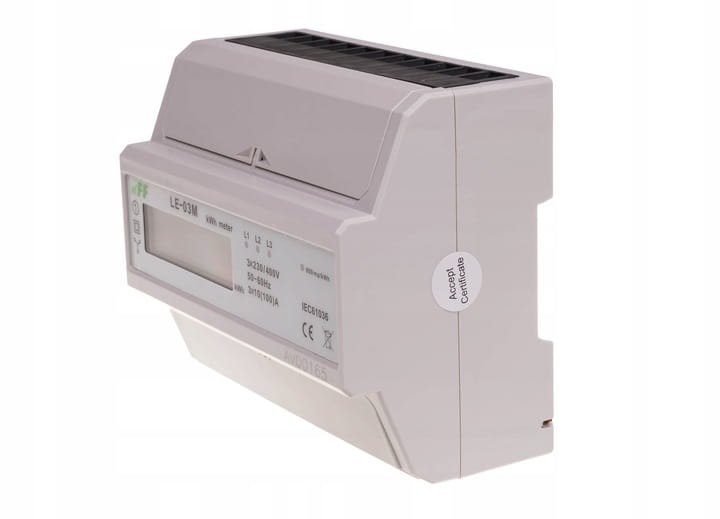

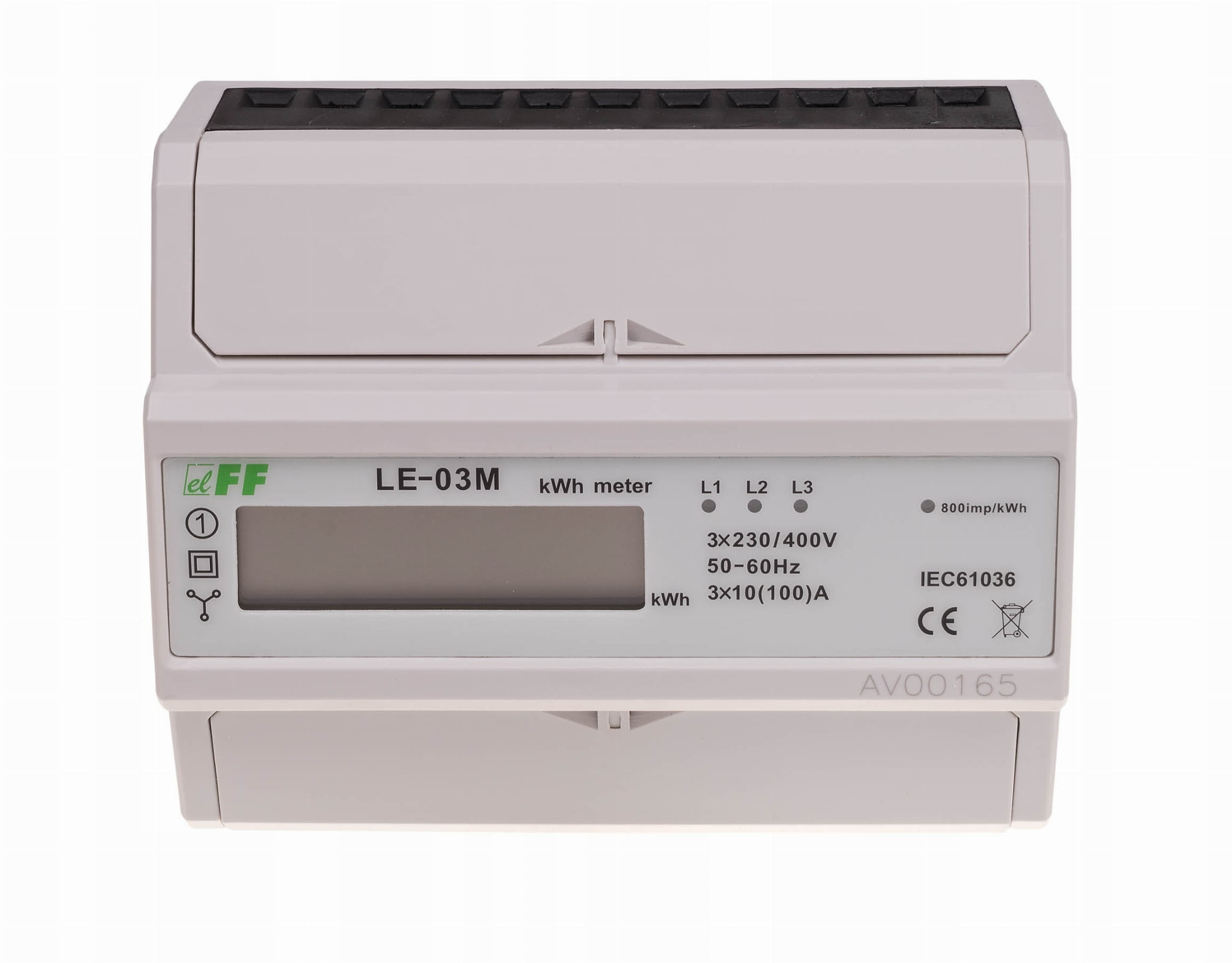

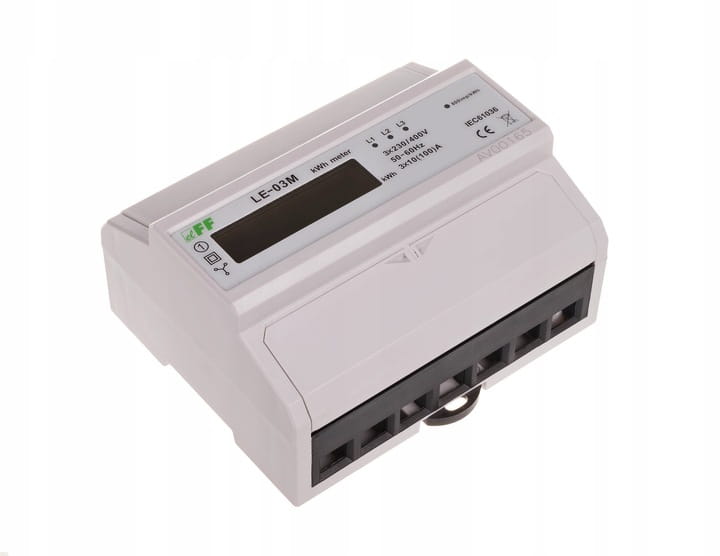

Licznik zużycia energii LE-03M z transmisją danych to licznik prądu przemiennego trójfazowego w układzie bezpośrednim. Posiada port RS-485 oraz Modbus RTU. LE-03M jest statycznym (elektronicznym), wzorcowanym miernikiem energii elektrycznej. Służy do wskazań i rejestracji pobranej energii elektrycznej z możliwością transmisji danych poprzez przewodową sieć standardu RS-485 zgodnie z Modbus RTU. Dzięki transmisji danych możliwy jest zdalny odczyt parametrów i stanów licznika przez sieć internetową na komputerze PC.

Działanie: Licznik LE-03M pod wpływem przepływającego prądu i przyłożonego napięcia dokonuje precyzyjnego pomiaru ilości energii elektrycznej pobieranej przez każdą fazę. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody LED (800 imp/kWh). Suma energii pobranej przez trzy fazy przeliczana jest na całkowitą energię pobraną przez układ trójfazowy, a jej wartość wskazywana jest przez wyświetlacz LCD. Cyfra po przecinku oznacza dziesiętne części kWh (0.1 kWh = 100 Wh).Komunikacja ze wskaźnikiem pracującym jako urządzenia typu SLAVE odbywa się zgodnie ze standardem Modbus RTU przez port szeregowy RS-485. Odczytane wartości rejestrów po przeliczeniu dają wynik w kWh zgodny ze wskazaniami na wyświetlaczu licznika prądu. Każdy ze wskaźników identyfikowany jest poprzez unikalny adres nadawany przez użytkownika.

Uwaga!Licznik zużycia prądu LE-03M posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika prądu nie jest wymagane podłączenie dodatkowego urządzenia.Wskaźnik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych, uniemożliwiające zrobienie obejścia licznika.

LE Config - bezpłatny program serwisowy do licznika prądu: Dzięki programowi LE Config możliwa jest transmisja danych z licznika prądu do komputera PC, testowy odczyt wartości naliczonej energii przez licznik i oraz dokonanie podstawowych ustawień parametrów licznika.

LE Config współpracuje z licznikami prądu:LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW, LE-03MW-CT

MeternetPRO - zdalny odczyt stanów licznika i transmisja danych: Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja  jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu jest poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN  z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.

Moduł rozliczeń abonentowych zużycia energii elektrycznej: Moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.
