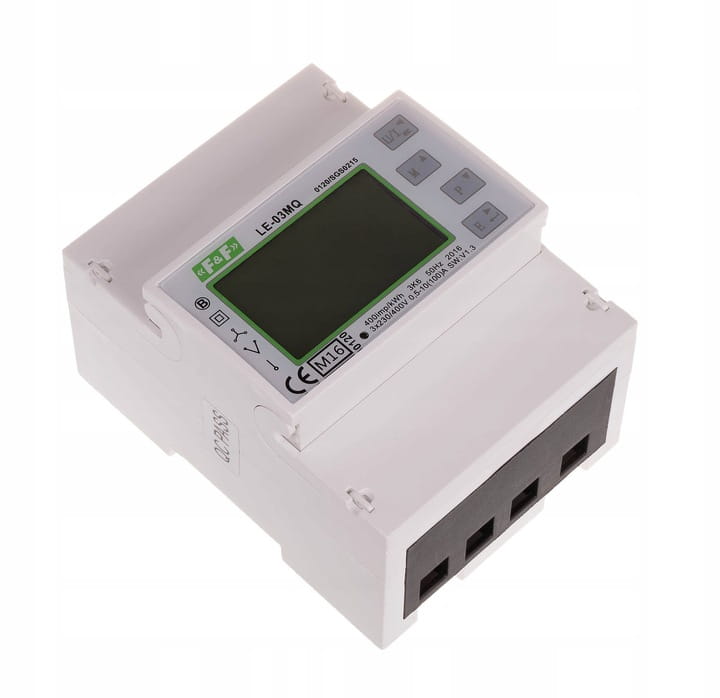

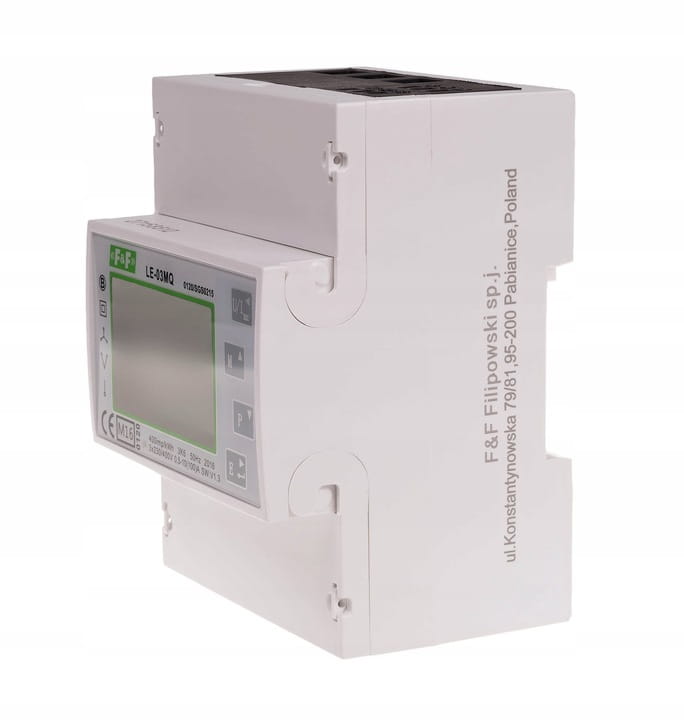

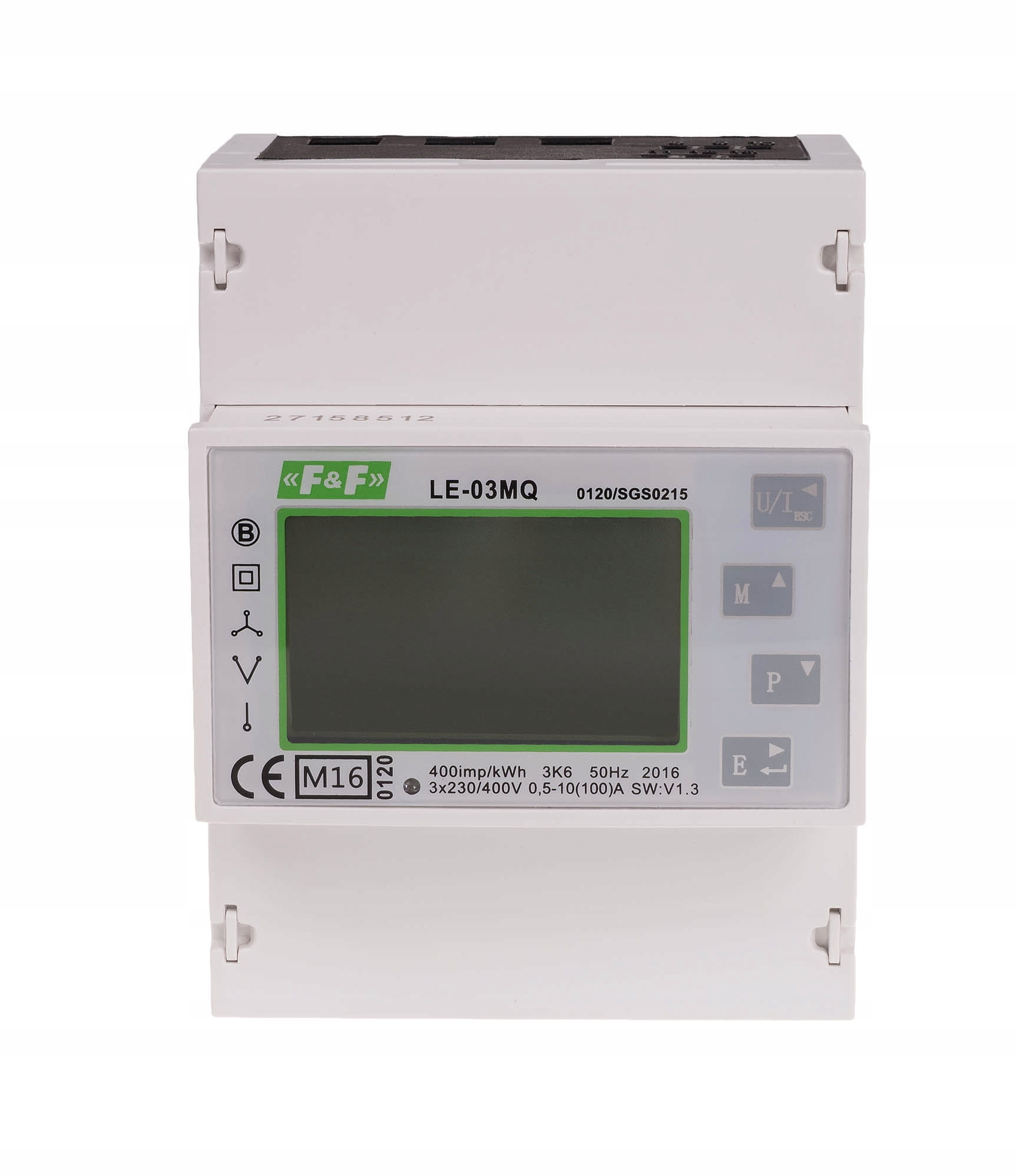

F&F LE-03MQ Trójfazowy licznik zużycia energii czynnej i biernej, Modbus RTU 100(5)A; MID
0
Opis
- Producent: F&F
- Kod producenta: LE-03MQ
- Kod EAN: 5908312599128
- Typ: trójfazowy
- Porty: RS-485
- Protokół komunikacyjny: MODBUS RTU
- Zgodność: Dyrektywa MID 2014/32/EU
- Napięcie odniesienia: 3×400 V+N
- Prąd bazowy: 0,5÷10 A
- Prąd maksymalny: 100 A
- Minimalny prąd mierzony: 0,02 A
- Pobór własny licznika: 10 VA; 2 W
- Zakres wskazań liczydła: 0÷99999,99 kWh
- Podświetlenie LCD: TAK
- Sygnalizacja sczytywania: 2 x LED
- Klasa dokładności: B
- Stała licznika kWh/kvarh: 0,01; 0,1; 1; 10; 100; 1000 imp.
- Wyjście impulsowe kWh/kvarh: otwarty kolektor
- Napięcie podłączenia kWh/kvarh: maks. 30 V DC
- Prąd podłączenia kWh/kvarh: maks. 27 mA
- Czas impulsu kWh/kvarh: 60, 100, 200 ms
- Przeciążalność: 30×lmax/10 ms
- Izolacja: 4 kV/1 min.; 6 kV/1 μs
- Napięcie mierzone L-N: 100÷289 V AC
- Napięcie mierzone L-L: 173÷500 V AC
- Przyłącze: zaciski śrubowe 25 mm²
- Temperatura pracy: -20÷55°C
- Wymiary: 4,5 modułu (75 mm)
- Montaż: na szynie 35 mm
- Stopień ochrony: IP51
Licznik jednofazowy lub trójfazowy. Bezpośredni, dwukierunkowy, czterokwadrantowy pomiar energii elektrycznej i parametrów sieci. Wyposażony w podświetlany wyświetlacz LCD. Zgodny z dyrektywą MID, interfejs RS-485 i protokół komunikacyjny Modbus RTU. LE-03MQ jest statycznym (elektronicznym), wzorcowanym licznikiem energii elektrycznej prądu przemiennego 1-fazowego lub 3-fazowego w układzie bezpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu Modbus RTU. Konfiguracja licznika odbywa się poprzez menu konfiguracyjne dostępne z panelu czołowego oraz poprzez port komunikacyjny zgodnie z funkcjami programowymi Modbus RTU.
Funkcje:
- 3-fazowy
- dwukierunkowy (4-kwadrantowy)
- pomiar bezpośredni 100 A
- wskazanie kWh/kvar (pobrana/oddana)
- wskazania parametrów sieci
- zgodność z MID
- protokół Modbus RTU
- port RS-485
- wyjście impulsowe SO
- podświetlany, wielofunkcyjny wyświetlacz LCD
- zabezpieczenie konfiguracji licznika hasłem
Pliki do pobrania:
Dane techniczne
| Prąd znamionowy | 100 |
